Suite du T.P. sur les vlan
Volet 2 : Mettre en place du routage Inter Vlan sans puis avec
l’utilisation des IP virtuelles

Partie A : sans IP passerelles virtuelles
Afin que les postes des deux réseaux virtuels puissent se communiquer, nous allons ajouter un
routeur, composant du niveau 3 qui permet de router les trames d’un réseau vers un autre.

Pour ce faire :
- ajouter un routeur type générique

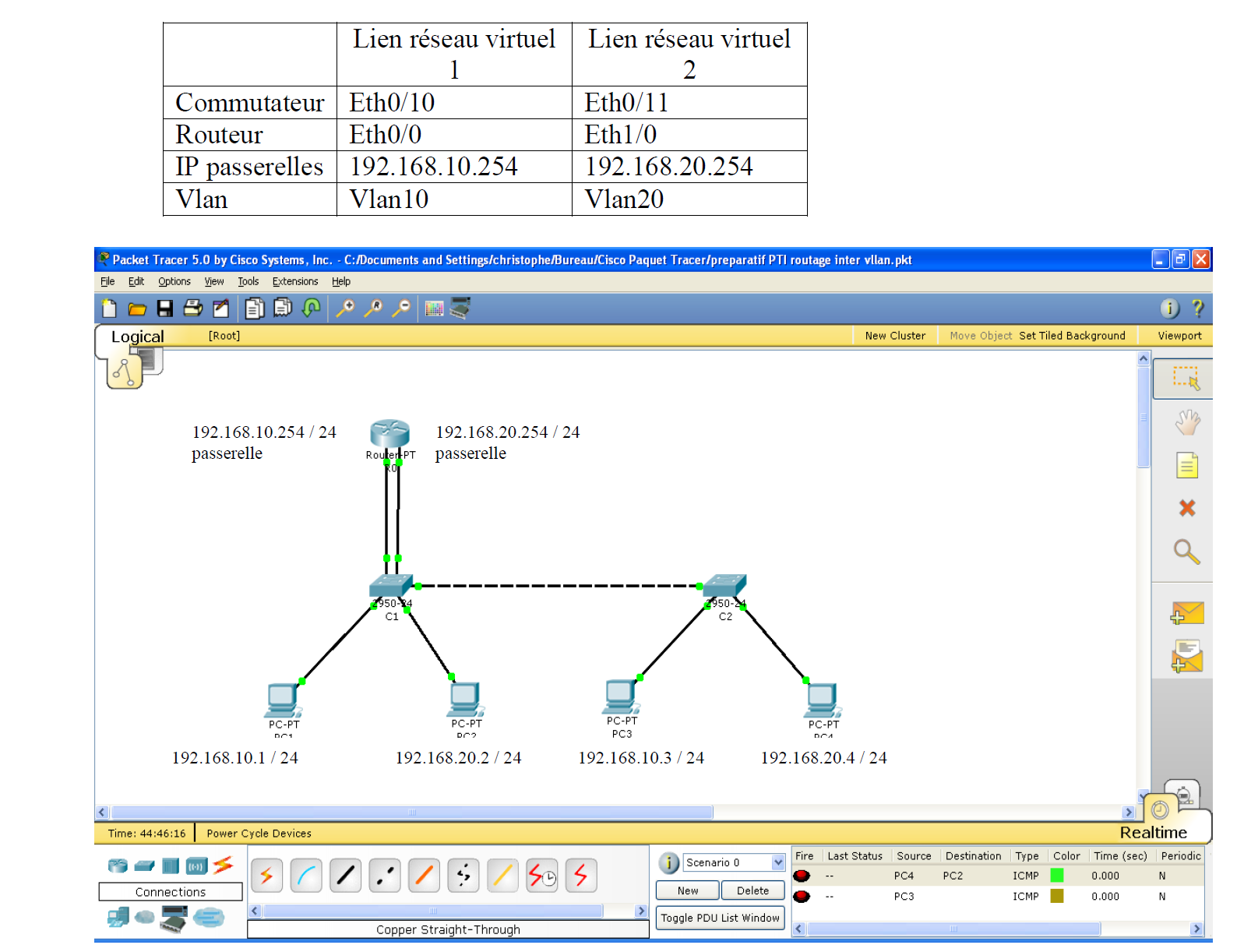

- relier le routeur au commutateur par deux fois selon les données du tableau ci-dessous.
- Configurer deux liens réseaux virtuels.



Pour créer un lien sur le port 0/10 et un sur le port 0/11 sur le commutateur C1.

Commande à saisir dans CLI :
enable
configure terminal
interface FastEthernet? 0/10
switchport mode access
switchport access vlan 10
exit
interface FastEthernet? 0/11
switchport mode access
switchport access vlan 20

Sur le routeur, il faut configurer deux passerelles (192.168.10.254 et 192.168.20.254) sur
deux cartes réseaux eth0/0 et eth1/0

Commandes à saisir :
Routeur> enable
Router# configure terminal
Router(config)# interface fastEthernet 0/0
Router(config)# ip address 192.168.10.254 255.255.255.0
Router(config)#no shutdown
Router(config)# exit

Router(config)# interface fastEthernet 1/0
Router(config)#ip address 192.168.20.254 255.255.255.0
Router(config)#no shutdown
Router(config)#end

Routeur# show running-config

Questions :
2a) Arrivez-vous à pinguer les postes d’un réseau vers ceux d’un autre réseau ?
2b) Quelle est la limite de cette solution ? Justifier votre réponse.


Partie B : (avec IP virtuelles)

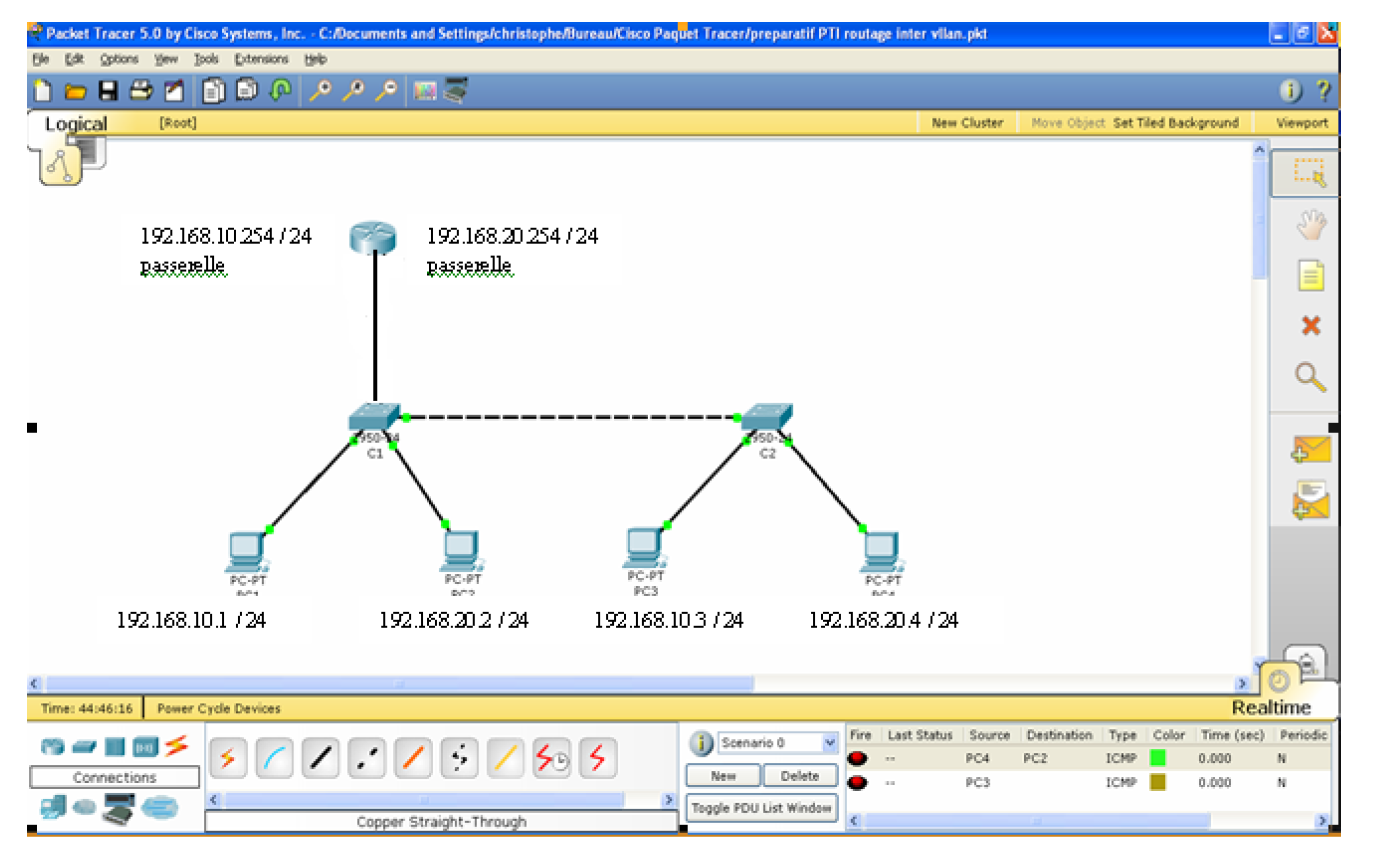

Afin de remédier aux problèmes de limite de la solution précédente, nous allons « mapper »
cette fois, deux ip virtuelles à une seule carte réseau physique. L’objectif est toujours le
même, c’est-à-dire, la mise en place du routage inter vlans.



Pour ce faire :

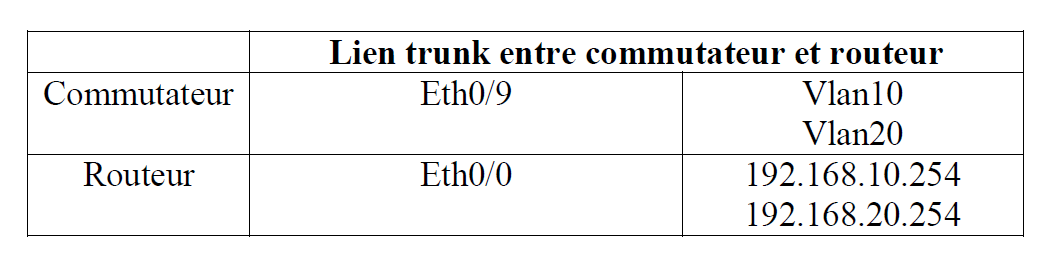

- Relier le routeur au commutateur par un seul câble droit selon les données du tableau
ci-dessous.
- Configurer le commutateur C1 pour qu’il ne laisse passer que les trames Vlan 10
et Vlan 20 vers le routeur.
- Configurer deux interfaces virtuelles sur un seule interface réelle du routeur.



Pour créer deux interfaces passerelles virtuelles (fastEthernet 0/0.1 et 0/0.2) mappées sur une
seule carte réseau physique du routeur.

Les commandes suivantes à saisir sur le routeur :
Routeur> Enable
Router # configure terminal
Router(config)# interface fastEthernet 0/0
Router(config)# no ip address
Router(config-subif)#exit
Router(config)# interface fastEthernet 0/0.1
Router(config-subif)# encapsulation dot1Q 10
Router(config-subif)# ip address 192.168.10.254 255.255.255.0
routeur (config-if)# no shutdown
Router(config-subif)#exit
Router(config)#interface fastEthernet 0/0.2
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip address 192.168.20.254 255.255.255.0
routeur (config-if)# no shutdown
Router(config-subif)# end
Router # show running-config

Sur le commutateur C

Aller dans la fenêtre CLI puis saisir les commandes suivantes :
Switch> enable
Switch# configure terminal
Switch(config)# interface fastEthernet 0/9
Switch(config-if)# switchport mode trunk
Switch(config-if)# end
Switch# show running-config

Pensez à ajouter les adresses de passerelle sur les postes.

Questions :

• 2c) Arrivez-vous à pinguer les postes d’un réseau vers ceux d’un autre réseau ?
• 2d) Qu’en pensez-vous de cette technologie : l’avantage et l’inconvénient ? Justifier votre réponse.

---

---
