Application de la programmation à l'Arduino - aux objets connectés

Pendant ce T.P. nous allons utiliser le simulateur : TinkerCad

Créez tout d'abord un compte sur le site TinkerCad.

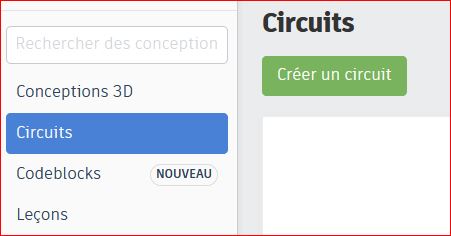

A gauche de la page Choisir Circuits.


Une fois votre compte créé cliquez sur le bonhomme en haut à droite :



Vous allez obtenir une liste :



Cliquez sur conception.

Vérifiez :


Il ne reste plus qu'à cliquer sur Créer un circuit

Première partie :
Réaliser les branchements proposés dans ces vidéos et partagez les dans votre espace, vous me fournirez dans votre compte rendu les liens et des commentaires sur la réalisation.

• 1 Dans un premier temps on demande de reproduire le circuit suivant qui fait clignoter une Led.

• 2 Même question ici, reproduisez le circuit se trouvant dans cette vidéo, il s'agit d'allumer une led en appuyant sur un bouton.

• 3 Pour terminer cette partie, je vous propose de reproduire ce projet plus intéressant, réaliser un chenillard avec un arduino.

---

Seconde partie :

• 1 En utilisant ce que vous avez vu dans la partie précédente, réalisez un feu tricolore (afficher le feu vert deux secondes, l'éteindre, puis allumer le feu orange une seconde, l'éteindre et pour terminer le feu rouge deux secondes l'éteindre et recommencer).

Pour les plus courageux, je vous propose de gérer les deux feux sur les deux voies de circulation.

• 2 Puis ajoutez un bouton, qu'un piéton peut appuyer, pour faire passer un feu de signalisation piéton au vert, quelques secondes, avant de s'éteindre.

---

Compléments :

• L'arduino à 10 € puis 18 € sur Amazon.

• Arduino à 19,99 €.

Quelques instructions

• pinmod(2;OUTPUT);
• pinMode(5,INPUT);
• digitalWrite(3,Hight);*
• digitalWrite(6,LOW);
• int inPin = 7; pushbutton connected to digital pin 7
• int val = 0; variable to store the read value
• val = digitalRead(inPin); read the input pin

Le langage utilisé est le langage C++

La documentation.

---

Projets
Alarme température : https://www.youtube.com/watch?v=v8Pway-5sFY

10 projets pour arduino avec tinkercad : https://www.youtube.com/watch?v=w1DGGNOsZS8

---

---
